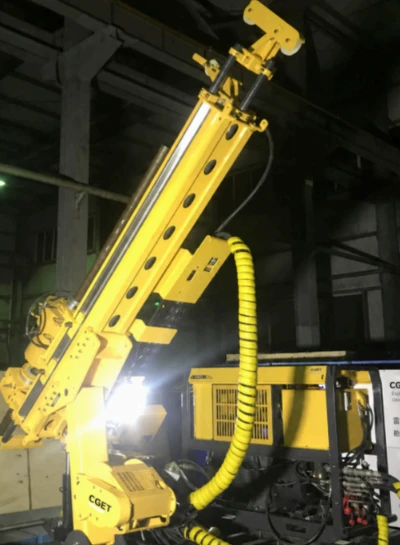

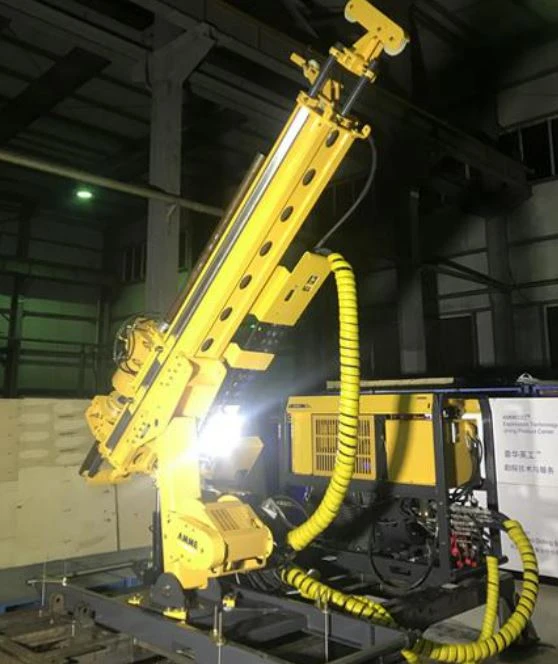

Impianto di carotaggio sotterraneo UMX1000 UMX800

Modello: UMX1000 / UMX800

Capacità di profondità di perforazione:

QQ (UMX1000/UMX800): 1200 m / 960 m

NQ (UMX1000/UMX800): 960 m / 760 m

Quartier generale (UMX1000/UMX800): 620 m/520 m

Peso totale dell'attrezzatura: 2200Kg / 2100Kg

La capacità di profondità è soggetta all'applicazione di perforazione e alle condizioni del sito.

Caratteristiche
* Il classico mandrino e unità di rotazione 12HH di origine canadese-(UMX1000) garantisce affidabilità e prestazioni eccezionali nel settore. Il cambio integrato è a due-velocità e con controllo completamente variabile- con un sistema di lubrificazione indipendente che offre maggiore controllabilità e intervalli di manutenzione più lunghi.
* Il portaasta, completamente sincronizzato con il mandrino, è azionato da un cilindro idraulico (apertura) e da una molla all'azoto a lunga durata (chiusura) che garantisce un'elevata forza di serraggio e un'azione di chiusura rapida, nonché un migliore controllo e minori esigenze di manutenzione.
* La protezione rigida ma leggera del telaio di alimentazione previene i rischi di incidenti. È facile il posizionamento manuale in uno qualsiasi dei numerosi punti di fissaggio.
* Il pannello di controllo è un progetto di controllo-idraulico-pilota dotato di interfaccia-intuitiva e indicatori di monitoraggio. I pulsanti e le manopole sono ben realizzati per il comfort della mano e la precisione operativa, fornendo un eccellente controllo ergonomico dell'attrezzatura, nonché una migliore sicurezza e produttività.
* I pulsanti E-stop sul pannello di controllo e sul supporto di perforazione garantiscono l'arresto urgente del sistema in caso di situazioni accidentali.

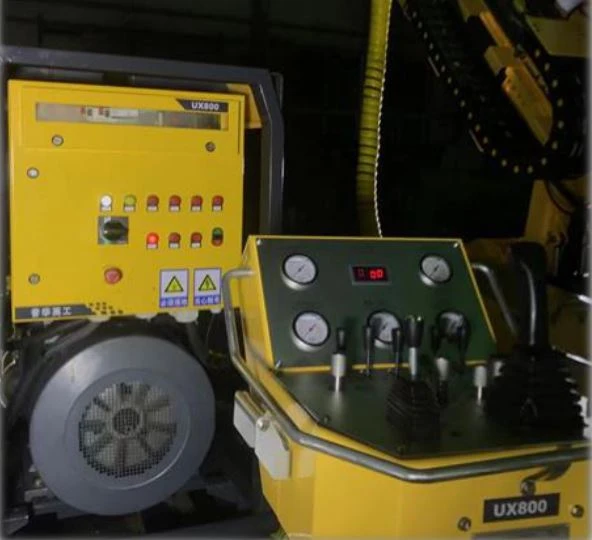

Unità di potenza

L'unità di potenza standard è elettrica, adatta alle tipiche applicazioni sotterranee.
Il power pack in versione diesel è disponibile anche in base alle specifiche esigenze applicative.
Potenza nominale: 90KW / 75KW
Portata massima della pompa principale: 160 l/m
Pressione massima della pompa principale: 300 Bar
Portata massima pompa di servizio: 40,5 l/m
Pressione massima pompa di servizio: 300 Bar
Peso: 980Kg
LxPxA: 1845x790x1380 mm

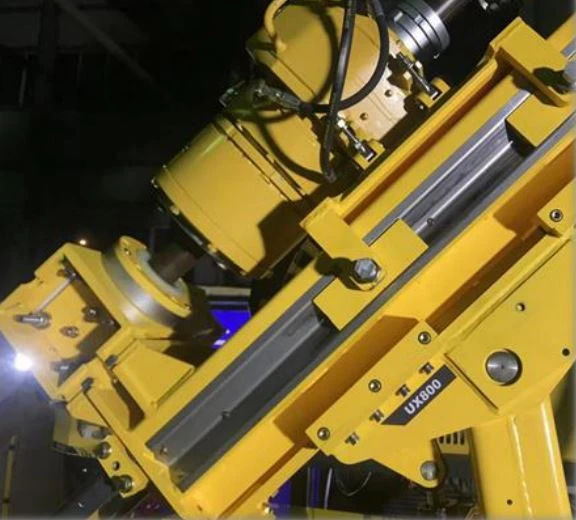

Telaio di alimentazione

Lunghezza di alimentazione: cilindro da 1800 mm.
Lunghezza del telaio di alimentazione: 2900 (mm)
Lunghezza albero di estensione: 2000 (mm)
Forza di avanzamento: 89 (kN)
Forza di trazione: 89 (kN)
Velocità di avanzamento: 0,9 (m/s)

Portacanna

Il porta-asta viene aperto idraulicamente e chiuso a pressione del gas-.
In caso di perdita di pressione idraulica il porta-asta si chiude istantaneamente. La pressione del gas può essere comodamente monitorata.
Misura massima dell'asta: 89 mm
Foro (senza ganasce): 102 mm
Foro (senza coperture): 170 mm
Forza di tenuta assiale: 45 kN

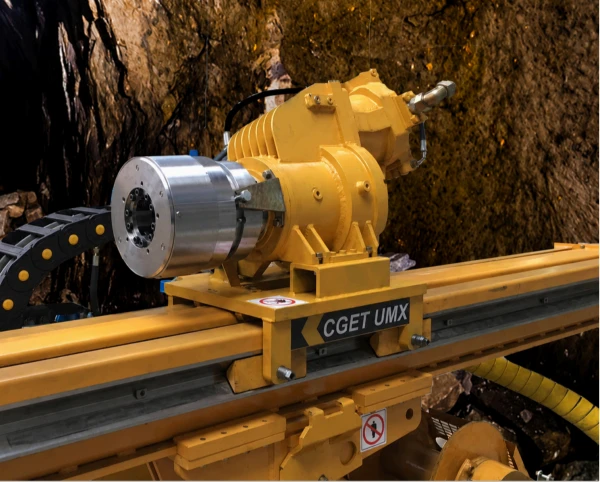

Unità di rotazione

L'unità di rotazione è in grado di gestire aste B-H (mandrino) e possibilità di aste P (sub). L'unità di rotazione è composta da un motore idraulico, un cambio a due-velocità e un mandrino idraulico da 12 HH. Il mandrino si chiude per trattenere l'asta mediante la pressione idraulica e si apre per rilasciare mediante la forza della molla.
Motore: 160cc / 110cc
Rotazione massima (rpm): 1400
Coppia massima (Nm): 2300 Nm /2100 Nm
Diametro interno del mandrino (mm): 101
Forza di tenuta assiale del mandrino (kN): 150

Paranco a fune (con dispositivo di livellamento WL)

Capacità: 1000 m, 4,75 mm
Tiro minimo: 3600 N (tamburo pieno)
Tiro massimo: 9700 N (fusto vuoto)
Velocità della linea min: 1,8 m/s (tamburo vuoto)
Velocità massima della linea: 4,8 m/s (tamburo pieno)

Pompa di lavaggio (opzionale)

Tipo: FMC/AW 1122BCD
Portata massima: 140 l/min
Pressione massima: 70 Bar

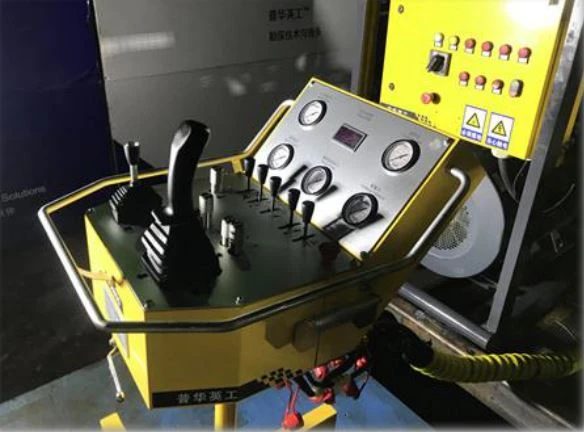

Sistema di controllo

Il pannello di controllo è un modello di controllo-idraulico-pilota, compatto e leggero.
Il pannello di controllo PHC è dotato di interfaccia-intuitiva e indicatori di monitoraggio.
I pulsanti e le manopole sono ben realizzati per il comfort della mano e la precisione operativa, fornendo un eccellente controllo ergonomico dell'attrezzatura, nonché una migliore sicurezza e produttività.
Il pulsante di arresto di emergenza è impostato per un facile accesso e per garantire la sicurezza operativa.

Misure e pesi
