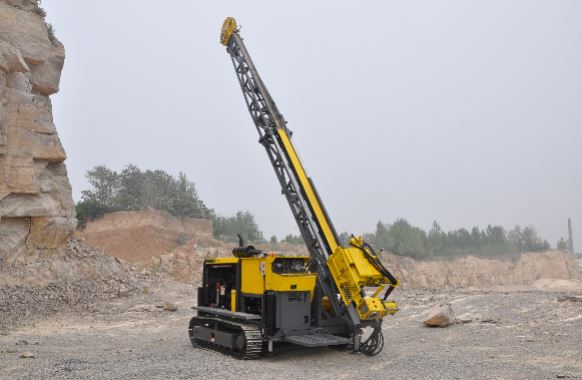

Impianto di perforazione di carotaggio diamantato di superficie SX16 NQ 1250m

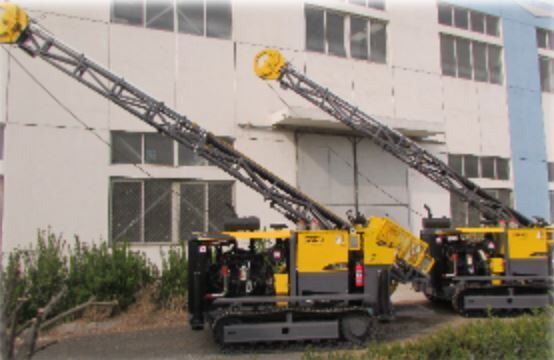

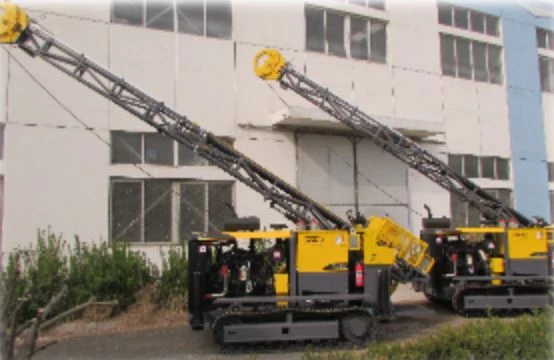

Impianto di perforazione per carotaggio diamantato di superficie SX16

La carotatrice di superficie SX16-è progettata per varie operazioni di perforazione ed è dotata di un sistema di alimentazione diretta a-corsa lunga, di un motore T3 a-basse emissioni e di un potente argano principale. È considerata una delle perforatrici per fori profondi più produttive-della sua categoria e offre affidabilità e produttività di-standard elevati.

La capacità dimostrata deriva dal gruppo motopropulsore e dal sistema idraulico aggiornati, nonché dai dispositivi di sollevamento e dalle strutture meccaniche.

Il dispositivo di ribaltamento, i martinetti di livellamento idraulici e il montante pieghevole rendono l'SX16 veloce da allestire. Il cingolo radiocomandato opzionale consente alla perforatrice di manovrare facilmente sul cantiere e mantiene l'operatore a distanza di sicurezza. Le protezioni di sicurezza standard e i pulsanti di arresto di emergenza-rendono l'attrezzatura-facile da usare e sicura da utilizzare.

Caratteristiche

· Montante di scarico: crea una piattaforma di lavoro stabile e abbassa drasticamente l'altezza di lavoro.

· Nuovo albero telescopico: facile da installare e capace di tiri con canna da 6 m pur essendo di dimensioni compatte per il trasporto.

· Martinetti di livellamento idraulici e cilindri di sollevamento del montante: semplificano l'installazione dell'attrezzatura.

· Mandrino e unità di rotazione Christensen di origine canadese-: offre elevate aspettative in termini di prestazioni e affidabilità.

· Portaasta idraulico: garantisce un'azione rapida di bloccaggio dell'asta, maggiore affidabilità e ridotte esigenze di manutenzione.

· Cingolo radiocomandato: maggiore mobilità e sicurezza.

Capacità di perforazione

Blinea fissa 1540m

Nlinea fissa 1250m

Hlinea fissa 780m

Plinea fissa 480m

*La profondità si basa sul foro verticale*

Paranco principale

Capacità linea singola: Tamburo nudo 80 kN

Velocità della linea: Tamburo nudo 40 m/min

Dimensioni del cavo: 35 mx 16 mm

WireLine

Capacità: 1800 m di 6 mm WL

1000 m di 7 mm WL

Tiro di linea: tamburo nudo: 11,9 kN

Tamburo pieno: 3,0 kN

Velocità linea: tamburo nudo 114 m/min

Tamburo pieno 453 m/min

Sistema di albero e alimentazione

Corsa di alimentazione: 3,5 m

Velocità di avanzamento: veloce e lenta, controllo variabile

Spinta: 59,6 kN

Tiro: 138 kN

Angolo di foratura: da 45 a 90 gradi
Lunghezza di tiro dell'asta: 6,09 m

Unità di potenza

Produzione: Cummins

Modello: QSB6.7 Livello III

Volume: 6,7 litri 6 cil.

Potenza: 153 kW

Giri/min: 1800

Tipo di motore: Diesel turbocompresso, raffreddamento ad acqua

Impianto elettrico: 24 V (Alternatore 24 V, 95Amp)

Sistema idraulico:

Pompa primaria: 28 MPa – 280 l/min

Pompa secondaria: 20 MPa – 170 l/min

Pompa ausiliaria: 21,5 MPa – 55 l/min

Raffreddamento dell'olio idraulico: Aria

Velocità della testa di perforazione e del mandrino

Potenza: motore idraulico, variabile

Velocità/Retromarcia 4

Trasmissione finale: silenziosa con trasmissione a catena, rapporto 2:5

Mandrino 117 mm (ID)

Velocità del mandrino: 117-1300 giri/min

Coppia: massimo 5113 Nm

Testa: oscillazione (opzionale per lo spostamento laterale)

Opzione cingolato

Metodo di controllo Radiocomandato

Velocità Velocità massima 3 km/h

Tipo di cingolo Per carichi pesanti, pattino da 300 mm

Assemblaggio del mandrino

Tipo: apertura idraulica, chiusura a molla

Diametro interno massimo: 117 mm

Capacità di contenimento: 18 143 kg

Portacanna

Tipo: apertura idraulica, chiusura con molla a gas

Diametro interno massimo: 210 mm

Capacità di contenimento: 15 000 kg

Supporti della base del trapano

Carrello montato su rimorchio 4 ruote x 770 mm

Supporto: 4 martinetti idraulici

Diametro platorello: 200 / 230 mm

Lunghezza corsa: 550 mm

Peso

Tipo di ruota: 7000 kg (Non disponibile per DH)

Cingolato montato 9000 kg

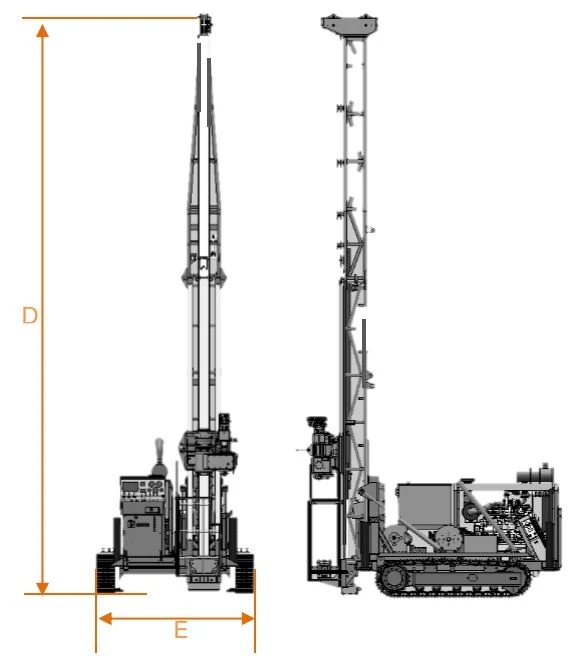

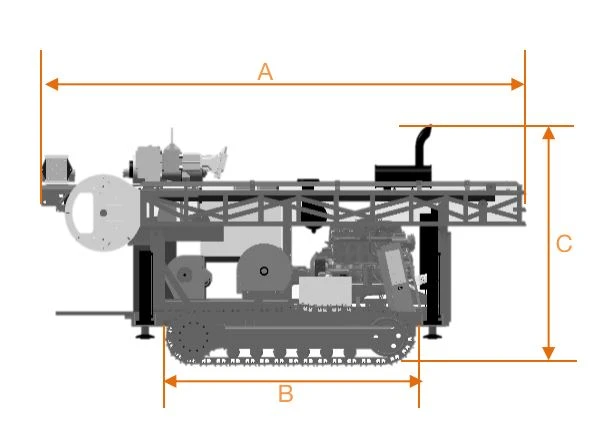

Dimensioni (trasporto/cantiere)

R: 5150 mm

B: 2700 mm

C: 2340 mm

Profondità: 9650 mm

Contatta il nostro tecnico commerciale per avere maggiori notizie
